Beim Thema Leistungssteigerung sind bei der Konstruktion von Maschinen physikalische Grenzen gesetzt. Um auch im Highspeed-Bereich eine stabile Produktion zu gewährleisten, teilt Krones den Flaschenstrom auf zwei modulare Füll- und Verschließeinheiten auf. Dies erlaubt es, erstmals auch Leistungsbereiche von 100.000 Behältern pro Stunde bei der Abfüllung von PET-Behältern zu erreichen.

Auf einen Blick

• Aufteilung des Flaschenstroms auf zwei Füller- und Verschließerkarusselle
• Stufenlose Regelung der Fließgeschwindigkeit dank PFR* Technologie
• Leistungen: bis zu 100.000 Behälter pro Stunde (im ErgoBloc L oder Contiform Bloc BF)

Funktionsprinzip des Ventils

Neckhandling-Klammern halten den PET-Behälter unter dem Füllventil. Sobald er dort zentriert ist, beginnt der Füllvorgang: Dabei öffnet sich das PFR Ventil (Proportional Flow Regulator) und das Produkt fließt mit stufenlos regelbarer Fließgeschwindigkeit in die Flasche. Nachdem das gewünschte Füllvolumen erreicht ist, gibt der Durchflussmesser ein Signal an das PFR Ventil. Daraufhin schließt sich dieses und der Füllvorgang ist beendet. Das Nachtropfen des Füllventils wird über ein Sieb im Produktauslauf verhindert.

Optional

Zusätzlicher Kanal für die CIP-Reinigung

• Leitfähigkeit > 20 µS/cm
• Viskosität < 10 mPa·s

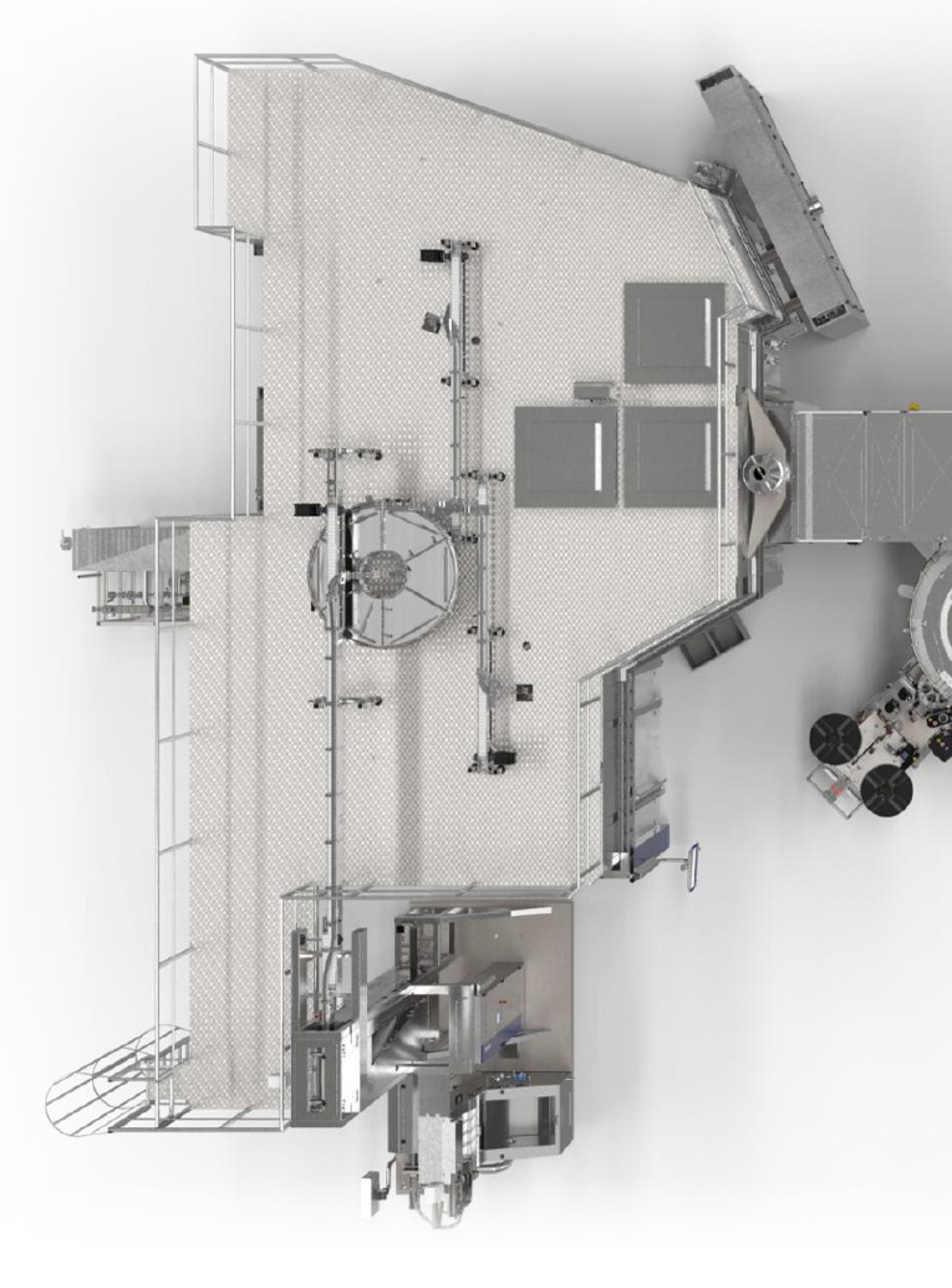

Das Sortieren von bis zu 100.000 Verschlüssen pro Stunde übernimmt das Sortierwerk Capcade. Verschiedene technische Optimierungen ermöglichen diesen Leistungssprung. Die Verschlüsse werden sortiert, inspiziert, gepuffert und auf zwei Verschließerkarusselle aufgeteilt.

Technische Details

• Effizientes Kaskaden-Sortierwerk für die Verschlusssortierung im Hochleistungsbereich
• Aufteilung des Verschlussstroms nach dem Flächenpuffer auf zwei Verschließerkarusselle
• Perfekte Kontrolle der Verschlussqualität und optimale Puffereigenschaften des Systems
• Bodennahe oder erhöhte Maschinenaufstellung

Hohe und stabile Performance

Um 100.000 Behälter pro Stunde abzufüllen, vergrößert Krones nicht einfach die Maschine, sondern teilt stattdessen den Flaschenstrom auf zwei kleine Füller- und Verschließerkarusselle auf. So wirken geringere physikalische Kräfte, gleichzeitig lässt sich die Performance des Gesamtsystems steigern.

Stufenlose Regelung dank PFR Technologie

Das PFR Ventil (Proportional Flow Regulator) ist eine Lösung, um den Produktstrom mit Hilfe elektronischer Ansteuerung und eines integrierten Schrittmotors zu drosseln. Indem der Produktstrom vor dem Füllventil geregelt wird, lassen sich Produkte optimal an die Flaschengeometrie anpassen.
