Volumetrischer Füller

• Elektronisches Füllsystem mit induktivem Durchflussmesser beziehungsweise Massedurchflussmesser
• Kurvenloser Anpressvorgang
• Stufenlos einstellbare Fließgeschwindigkeit
• Füllende nach Signal des Durchflussmessers
• Produktzufuhr von oben durch nebenstehenden Produkttank

Einsatzbereich

• Abfüllen sowohl von karbonisiertem als auch stillem Wasser mit und ohne Leitfähigkeit in PET-Behälter

 Leistung

• Bis zu 86.000 Flaschen pro Stunde

VFS = Volumetricfillingsystem, Flow meter, Short tube

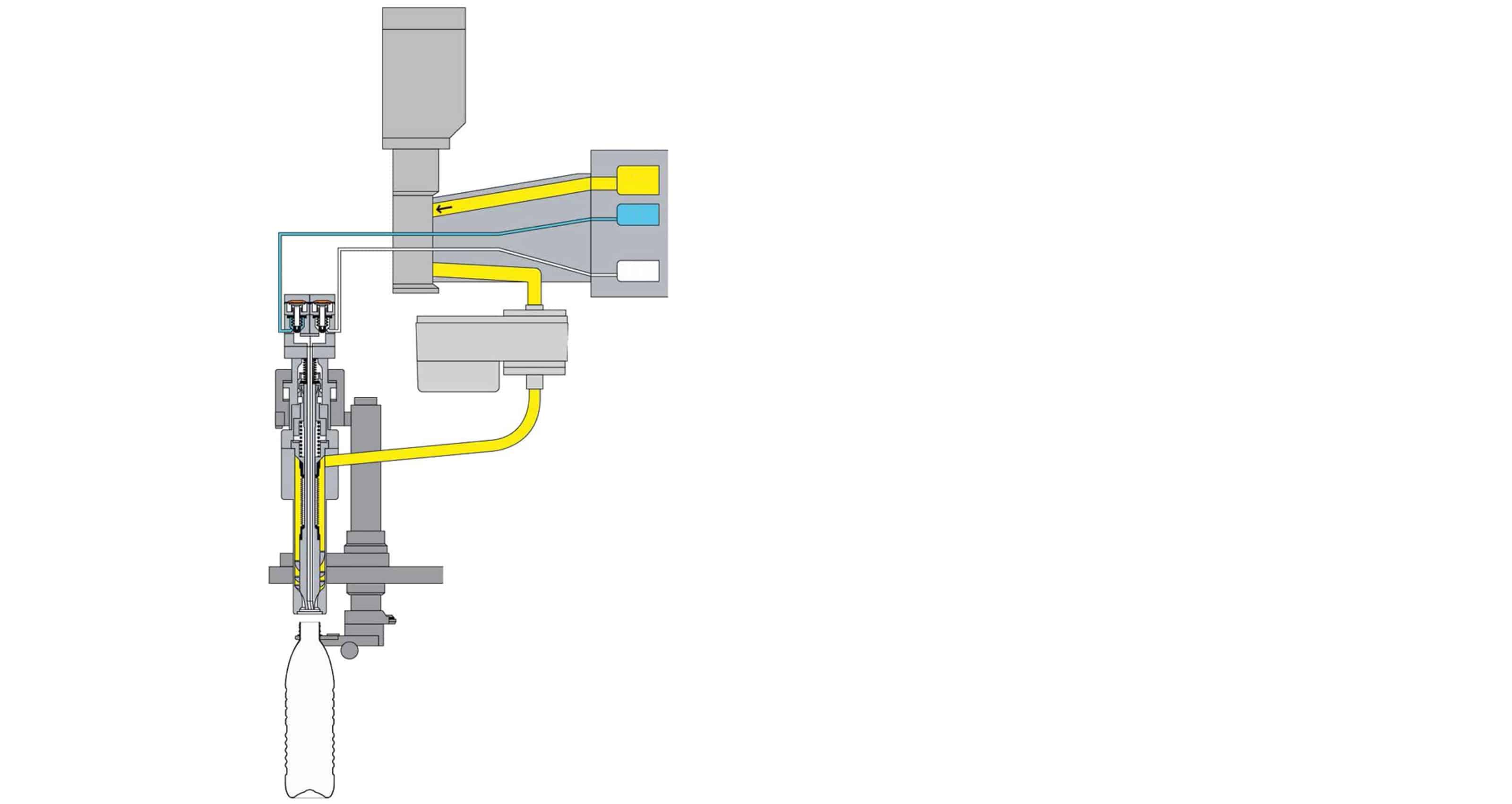

Das Füllventil fährt ohne Hubsteuerkurve elektropneumatisch auf den PET-Behälter. Dieser wird anschließend vorgespannt. Sobald in Produkttank und PET-Behälter der gleiche Druck herrscht, öffnet sich das Füllventil und der Füllvorgang beginnt. Die Flüssigkeit gelangt dabei sanft über einen Drallkörper in die Flasche. Mit dem PFR Ventil lässt sich die Geschwindigkeiten stufenlos regeln, wodurch ein optimales Fließverhalten garantiert ist. Ein Durchflussmesser kontrolliert die einströmende Flüssigkeitsmenge. Ist das exakte Füllvolumen erreicht, sendet der Durchflussmesser ein Signal und das Ventil schließt sich elektropneumatisch. Nach einer Beruhigungsphase wird per Entlastungsventil der Druck im Kopfraum des PET-Behälters abgebaut und das abgefüllte Produkt verlässt die Maschine.

Leitfähigkeit: > 20 μS/cm
Viskosität: < 10 mPa·s
Pulpe: ≤ 0,4 mm/anteilig < 10 %
Fasern: 1 x 5 mm/anteilig < 5 %

Flexibilität maximiert

Stille und karbonisierte Produkte können auf einem System abgefüllt werden.

Produktqualität gesteigert

Dank des neuen PFR Ventils lässt sich die Abfüllgeschwindigkeit ideal an die jeweiligen Produkteigenschaften anpassen. So können auch stark schäumende Produkte verarbeitet werden.

Leistung erhöht

Da der Füller ohne Hubkurvearbeitet, vergrößert sich der Füllwinkel: Das wiederum steigert die Leistung, und zwar bei gleicher Anlagengröße. Beispielsweise kann beim Abfüllen von Wasser mit dem PFR Ventil so der jährliche Ausstoß um bis zu 25 Prozent – und somit um 72 Millionen Flaschen –erhöht werden (bezogen auf die 0,5-Liter-Flasche bei einem Teilkreis von 4.320 Millimetern).

Produktverlust reduziert

Dank des nebenstehenden Produkttanks kann das Produkt von oben dem Füller zugeführt werden, wodurch sich der Produktverlust auf ein Minimum reduziert (optional: Modulfill VFS-M mit integriertem Mixer und erhöhtem Karbonisierbehälter).

Reinigung verbessert

Die CIP-Kappen schwenken automatisch mittels Magnet ein. Dieser berührungslose und pneumatikfreie Vorgang sorgt für beste Hygienebedingungen und ermöglicht zudem, mehr Füllventile auf einem Teilkreis unterzubringen.

Energie und Rohstoffe eingespart

Das PFR Ventil arbeitet voll elektronisch. Im Vergleich zum elektropneumatischen Abfüllen lassen sich so 30 Prozent Druckluft einsparen.
