Die Alleskönnerin der High-Perfomance-Streckblasmaschine – in ihrer neuesten Generation
Das Multitalent für verschiedene Prozessarten
Ihre Varianz bleibt weiterhin der absolute Maßstab. Alle Prozessarten in einer Anlage! Zudem unterbietet sie beim Energieverbrauch noch einmal alles, was vor ihr kam: Die neue Generation der Contiform Heatset ist da! Sie nutzt die markterprobte Technik ihrer Vorgängerin – allerdings nur als Basis. Denn sei es Flexibilität, Hygiene, Bedienerfreundlichkeit oder Digitalisierung: Im Zuge eines aufwändigen Entwicklungsprojekts hat die Streckblasmaschine eine ganze Reihe neuer Features und Optimierungen spendiert bekommen.
Auf einen Blick
* Abhängig von Verarbeitungsspektrum und Ausführung der Maschine
Die neue Generation der Contiform
Der Aufbau
Die Contiform Heatset ist modular aufgebaut und lässt sich je nach Anforderung individuell ausstatten.
Grundmaschine
- Lineares Infrarot-Heizmodul zur Verarbeitung von Preforms mit einer Länge bis 160 mm und einem Tragringdurchmesser bis 48,5 mm
- Blasmodul mit Blasstationen zur Herstellung von Behältern bis 3,5 Liter
Die Komponenten

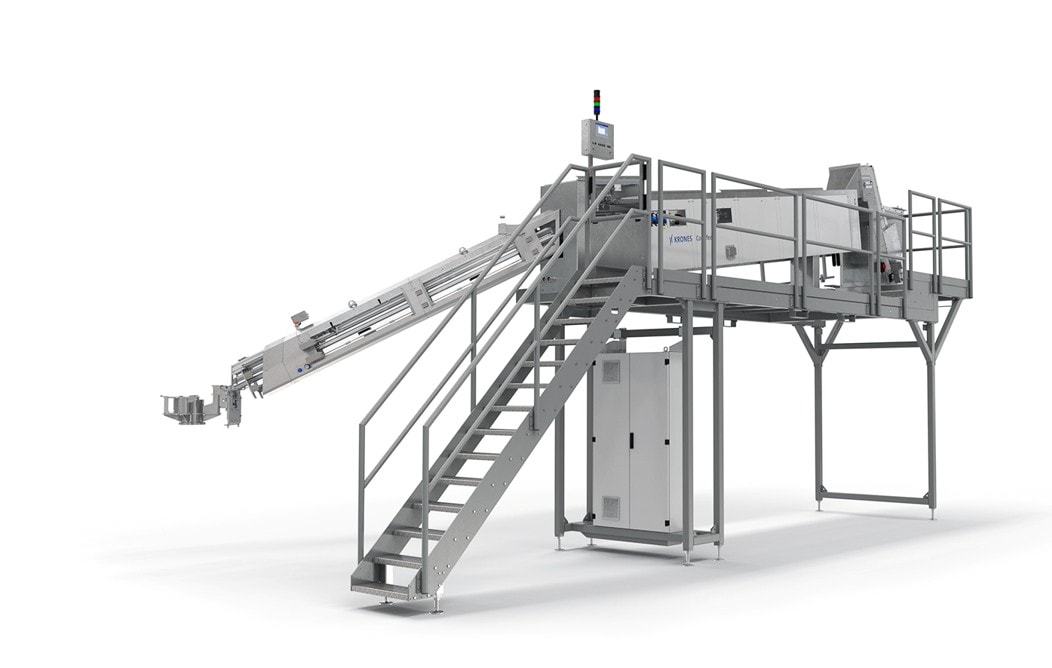

Das Preform-Zuführsystem Contifeed
Von Anfang an auf Leistung eingestellt
Auf einen Blick
- Geeignet für Lightweight-, Standard- und schwere Preforms
- Drei Modelle – passend zur jeweiligen Leistung der Blasmaschine
- Zwei Varianten der Zuführschiene:
- Schwerkraft-System für alle üblichen Preform-Typen
- Luftunterstützt – optimal geeignet für Lightweight-Preforms und Highspeed-Anwendungen
- Optional:
- Automatische Verstellung für schnelles Umrüsten
- Hygienische Ausführung
- Soft-Tilting-Kipper für besonders schonende Preform-Aufgabe
Ihre Vorteile
- Automatische Störbeseitigung
- Schnelles und stufenloses Einstellen auf jede Preform-Sorte
Contifeed mit automatischer Verstellung
Die Infrarot-Heiztechnologie
Effizient und flexibel
Heiztunnel
- Sehr kleine Ofenkettenteilung (36,4 mm oder 50 mm)
- Erneute Reduktion des Heizraums
- Verstellbare Bodenreflektoren: anpassbar an die jeweilige Preform-Länge
- Wartungsfreies System aus Keramik-Reflektoren
Heizkästen
- Parabolreflektor für den obersten Infrarot-Strahler
- Längere Infrarot-Strahler und geringere Toträume zwischen den Heizkästen
Ihre Vorteile
- Bis zu 15 Prozent kleinere Aufstellfläche aufgrund der Reduktion von Zwischenräumen
- Verbesserte Lightweighting-Potenziale durch gezieltes Aufheizen der Preforms direkt unterhalb des Tragrings
- Bis zu 11 Prozent geringerer Heizenergieverbrauch durch kürzere Abstände und Parabolreflektor-Technologie
Das Contiform Blasmodul
Robust und präzise
Transfersystem
- Fünf-Punkt-Heizdorne im Linearofen
- Nur vier interne, horizontale Preform- und Behälter-Übergaben
- Aktiv gesteuerte Transferklammern
Plattform und Antriebstechnik
- Verwindungssteife Plattform-Konstruktion mit Skip-and-Run-Technologie
- Verwindungssteife Plattform-Konstruktion mit Skip-and-Run-Technologie
Ihre Vorteile
- Präzise Übergaben von Preforms und Flaschen
- Perfekt geeignet für sehr leichte Mündungen
- Keine PET-Staub-Ablagerungen
- Bei gleichbleibender Mündung kein Wechsel von Garniturenteilen
- Stark reduzierte Scrap-Rate durch Skip-and-Run-Technologie
- Gleichzeitiges Rüsten von Heizmodul und Blasmodul möglich
Die Blasstationen
Intelligent und druckluftsparend
Blasstationen
- Elektromagnetisches Recksystem ohne Druckluftverbrauch
- Extrem geringes Totraumvolumen in der gesamten Blasstation
Druckluft-Recycling
- Weiterentwickeltes, zweistufiges Druckluft-Recycling-System Air Wizard Plus zur internen Wiederverwendung der Druckluft
Ihre Vorteile
- Flexiblere Nutzung der Prozesszeit durch optimierte Druckluftrückgewinnung
- Deutlich geringere Schaltzeitstreuung der Ventile
Im Verbund besser: die Contiform Heatset Blocklösungen
Viel Leistung auf wenig Raum
Streckblasmaschine und Füller sind ein starkes Team. Und das ist der Grund, warum wir die beliebte Kombination beider Maschinen in einem Block weiter perfektioniert haben. Mit einem durchgängigen Antriebskonzept, fein abgestimmten Übergabe-Schnittstellen für jedes Produktionsprogramm sowie präzise funktionierenden Verfahren bei Stopp-Situationen holen Sie aus Ihrer PET-Flaschen-Linie das Optimum heraus.
Contiform Bloc BF
- Blasmaschine mit Füller
- Funktionen: Streckblasen, Füllen und Verschließen
Flexible Blocklösungen
- Mehr als 50 Jahre Erfahrung in der Blocktechnologie
- Weltweit mehr als 2.000 Contiform Blocklösungen verkauft
- Mehr als 80 Prozent aller Contiform Streckblasmaschinen werden in Block-Konfigurationen ausgeliefert.
Flaschendesign und Blasformen
Kreativ und marktgerecht
Auf einen Blick
- Vier Produktionscenter weltweit mit modernster Fertigungstechnik
- Fachleute für Behälterdesign in allen vier Standorten
- Konstruktion und Fertigung von Blasformentypen für alle Contiform Baureihen
- Blasformenvalidierung auf eigenen Technikumsanlagen
Ihre Vorteile
- Kundennahe Beratung: kreativ, funktional, einzigartig
- Individuelle Designs mit Blick auf die Kundenanforderungen und die Machbarkeit in der Getränkelinie
- Erfahrung durch mehr als 20.000 Blasformen pro Jahr
Ihre Vorteile
Reduzierter Heizenergieverbrauch
Noch mehr einsparen: Das erneute Optimieren der Infrarot-Heiztechnologie senkt den Energieverbrauch zum Aufheizen der Preforms um weitere elf Prozent.
Produktionseffektivität
Mit ihrer robusten Konstruktion und neuen Funktionen wie zum Beispiel Skip and Run arbeitet die neue Contiform Heatset auch weiterhin höchst zuverlässig und noch störungsfreier als bisher.
Maximale Produktbandbreite
Keine Blasmaschine bringt eine größere Behältervielfalt hervor als unsere Contiform H. Von Behältern für stille über karbonisierte Getränke bis zu heiß befüllten Flaschen: Das alles ist in einer Maschine möglich.
Ergonomie und Bedienfreundlichkeit
Die Servo-Antriebe in Verbindung mit verbesserter Kugeldrehverbindung halten weiterhin den Geräuschpegel auch bei höchsten Ausstoßleistungen auf einem stressfreien Niveau. Das neue Bedien-Interface mit großem Touchscreen ermöglicht ein noch effizienteres Arbeiten mit der Maschine.
