ErgoBloc LM 静水和/或调味水的块状解决方案
至终坚持考虑组合机组理念
ErgoBloc LM 令组合机组技术迈出了决定性的一步。为什么？因为它坚定不移地发展了组合机组思维，没有任何设备可与之匹敌。 因为在 ErgoBloc LM 中，不仅仅只是将单台机器简单地排列在一起：它从一开始就被设计为一个有机整体，始终具有一个用于控制、 驱动和操作的中央单元。
一览
- 功能：拉伸吹塑、贴标、灌装和封盖
- 功率：高达每小时 55000 个容器*
- 加工范围：
- 无气泡水和/或香味水
- 圆形 PET 容器
- 标准容器和轻量容器
- 容器容积最大2.0 升
- 容器由高达 100% 的 rPET 制成
- 卷盘上的塑料标签
*取决于加工范围
LM = Liquid Medium（液体介质）

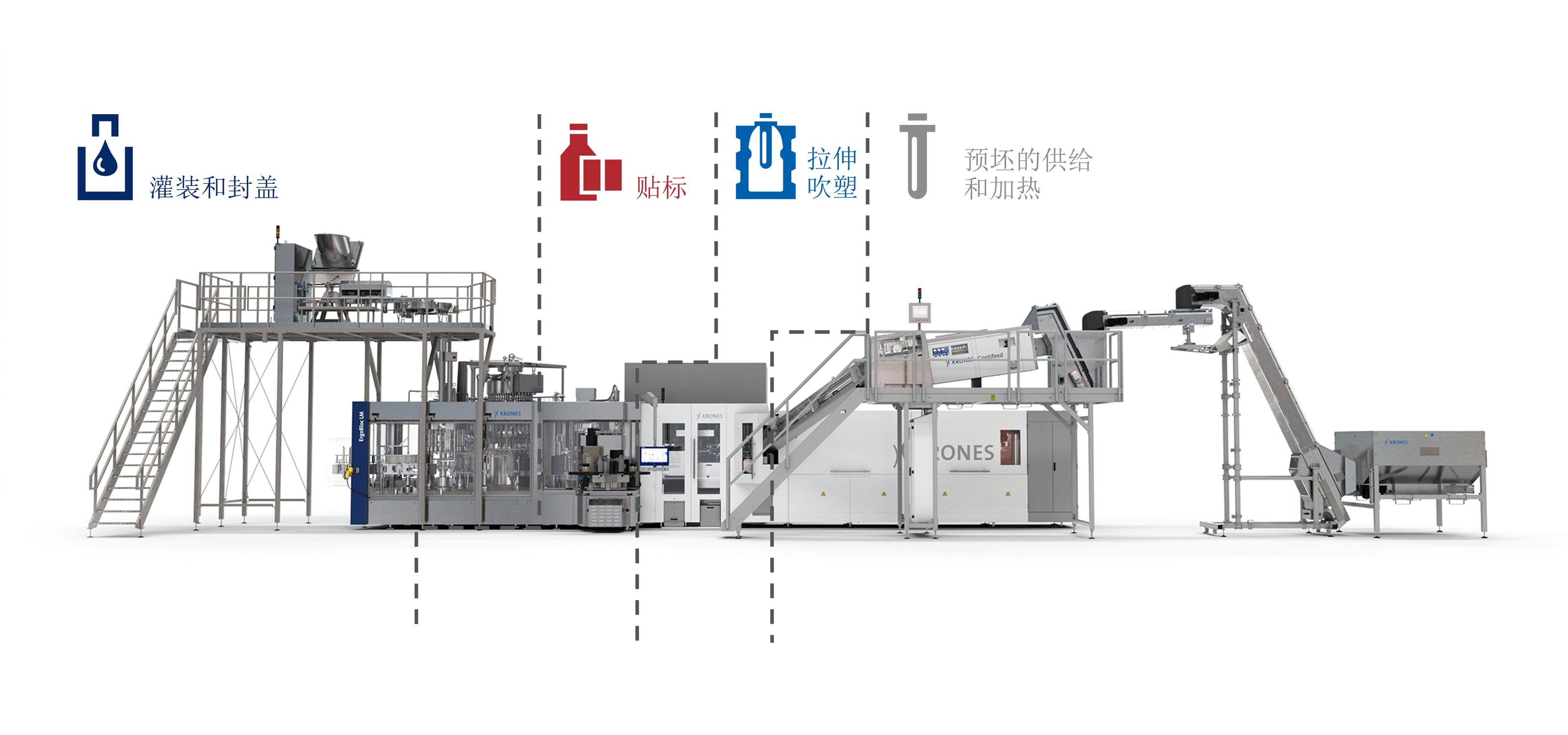

结构
- 与传统组合机组类型相比，所需空间 减少多达 30%
- 统一的润滑/安全方案和驱动控制
- 用于完整操作的中央 HMI 和用于所 有控制功能的 PLC
- 主模块之间无传送星轮
- 一位操作员即可进行操作

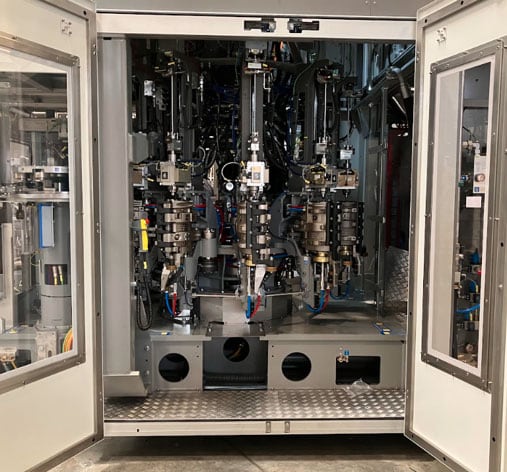

高效的红外加热技术
每小时可达 2750 个容器 和吹塑站
单回路贴标机组， 每小时可贴标多达 55,000 个容器
PFR 全电子灌装阀带无级调速功能
组件
- 使用 Skip-and-Run 技术的抗扭平台
- 仅四次内部水平传送预坯和容器
- 主动控制的传送夹具
- 五款高精度 Monotec 伺服电机，具有实时同步功能
红外加热技术
- 最上方红外线发射器的抛物面反射器
- 可调式瓶底反射器：可匹配到相应的预坯长度
- 陶瓷反射器构成的免维护系统
Air Wizard Triple
- 先进的气压回收系统，带有两个中间压力级，用于压缩空气的内 部再利用
- 吹塑空气循环过程的自动自优化
- 显著降低切换时间偏差

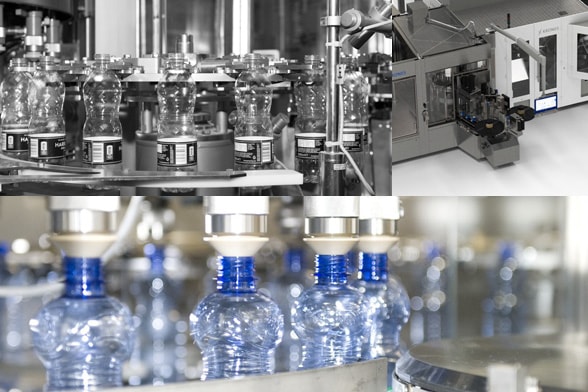

先贴标，再灌装——为何如此？
- 灌满的瓶子可能会有内部压力波动。
- 这些波动会影响贴标结果。
- 瓶子没有任何造成干扰的湿气。
解决方案: ErgoBloc LM …
- 在灌装前为瓶子贴标。
- 使用过滤的压缩空气对空瓶加压。
成果
- 始终如一的出色标签贴合度
- 轻量化的最佳前提条件
- 更换传送部件时的理想通道
- 可最佳触及三个面
- “无瓶 - 无标签”功能
- 通过“Gravure glue application（凹印胶涂装）”减少热胶消耗
- 独一无二的伺服驱动技术
- 灵活选择节距
- 最大限度地稳定处理较薄的可持续薄膜
优点

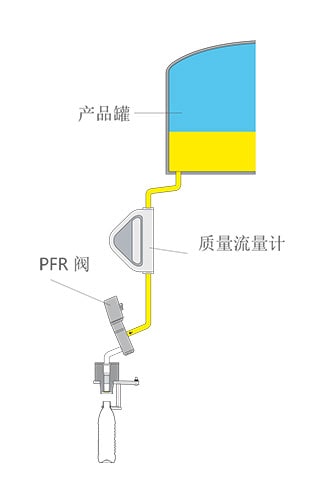

- 用于导电和非导电水精确配量的质量流量计
- 按照最新标准的卫生设计
- PFR 灌装阀
- 灌装速度可无级调节
- 直接在阀门内实现电子控制
- 产品罐
- 产品从上方进给
- 可完全清空
- 省掉了旋转分配器
- 迷宫式密封件防止污染
- Tabletec 前台
- 带有中央排出口的斜板
- 免润滑的驱动装置
- 较小的净室体积
瓶身设计和吹塑模具
具有创意且符合市场需求
一览
- 全球有四个采用最新制造技术的生产中心
- 所有四个地点均有容器设计方面的专业人员
- 为所有 Contiform 系列设计和制造各种类型的吹塑模具
- 在我司自家试验设备上进行吹塑模具验证
您的优势
- 以客户为中心进行咨询：创新、实用、独特
- 考虑到客户要求和饮料生产线可行性的个性化设计
- 每年超过 20,000 个吹塑模具的经验
优势
四个流程步骤、一名操作员
此组合机组的结构为一个组织单元，集中汇合了所有必要的控制和功能元件。因 此，仅需一位操作员即可顺利操作整个 ErgoBloc LM。
节省能源
从优化的红外加热技术到始终如一的伺服驱动技术：高能效是整个组合机组的重 要方针。此外，通过 Air Wizard Triple 压缩空气回收系统还可以实现更为远大的 节约目标。
着眼于最重要的地方
ErgoBloc LM 被规划为独立一体化机器，专为精确定义的应用情形而设计。这使 得它可以无需使用许多成本高昂的元件。例如，它配备了一个适用于所有功能的 中央触摸屏，且只需要唯一的一个贴标机组。
具有成本效益的个性化定制
预定义的选件包使得组合机组可以匹配特定要求，同时保持较低的成本和较短的 调试时间。
免故障的持续运行
全功率不休息：封盖模块会自动识别瓶子空缺，在这些情况下不传送胶水和标签。 因此，由于瓶子缺失以及不必要的胶液和标签消耗而造成的故障不是问题。
放置面积小
ErgoBloc LM 所需的空间比传统组合机组类型减少多达 30%。
因此，ErgoBloc LM enviro 在以下方面
能源效率
- 提升拉伸吹塑和贴标期间的工作站性能
- 省去传送星轮和冗余组件， 从而减少能源消耗
- 通过对加热空间和加热箱的能源优化，实现尽可能低的加热能源需求
- 贴标过程中进行高能效分配真空
介质效率
- 高效冷却整个组合机组
- Air Wizard Triple 压缩空气回收系统
- 灌装流程中无压缩空气消耗
环境兼容
- 使用符合 enviro 标准的润滑剂
- 可回流的 CIP 介质
经过enviro分类
顶尖技术确保高效生态生产
克朗斯 enviro 可持续性项目： 顶尖技术确保高效生态生产。
