La solución en bloque para agua sin gas
La culminación de la filosofía del bloque de máquinas
La tecnología de máquinas vinculadas en un bloque avanza un paso decisivo con el ErgoBloc LM. ¿A qué se debe esto? Este sistema realiza la idea de un bloque de máquinas con una resolución inigualable. En el ErgoBloc LM no se junta meramente una serie de máquinas individuales: bien al contrario, desde el principio se ha concebido como un organismo integral con una única unidad centralizada para el control, el accionamiento y el manejo.
De un vistazo
- Funciones: estirado-soplado, etiquetado, llenado y taponado
- Rendimiento: hasta 55.000 envases por hora*
- Gama de procesamiento:
- Agua sin gas (ozonizada)
- Envases cilíndricos de PET
- Envases estándar y ligeros
- Volumen de envase de 0,2 hasta 2,0 litros
- Envases de máximo 100 por cien de PET reciclado
- Etiquetas de plástico desde la bobina
*Depende de la gama de productos procesados
LM = Liquid Medium

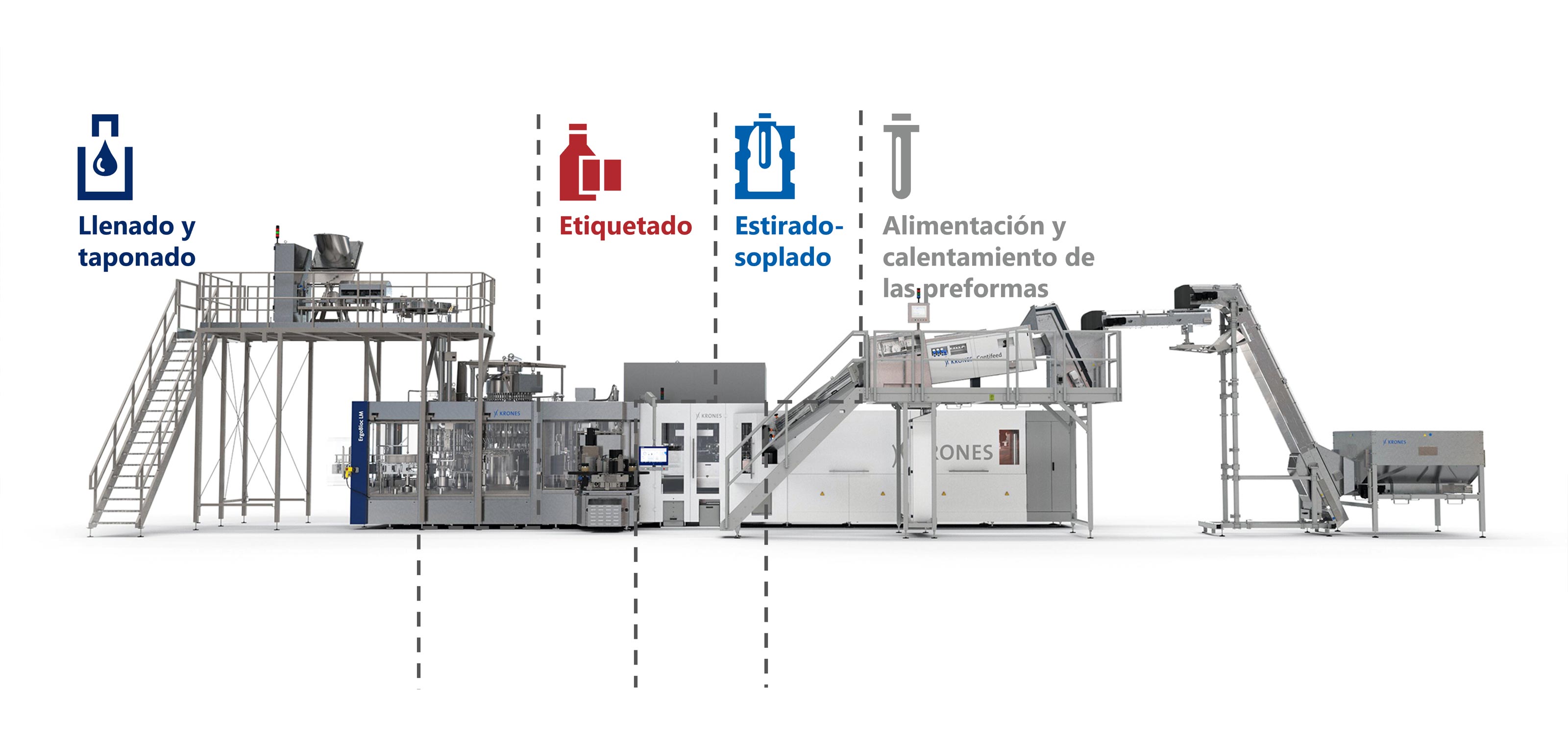

La construcción
Los componentes
- Plataforma resistente a torsión con tecnología Skip and Run
- Únicamente cuatro transferencias internas horizontales de preformas y envases
- Control activo de las pinzas de transferencia
- Cinco servomotores Monotec de alta precisión con sincronización en tiempo real
Tecnología de calentamiento con infrarrojos
- Reflector parabólico para el radiador de infrarrojos superior
- Reflectores de base ajustables: adaptables a la longitud de la preforma respectiva
- Sistema libre de mantenimiento de reflectores cerámicos
Air Wizard Triple
- Sistema de reciclaje de presión de aire perfeccionado con dos niveles de presión intermedia para la reutilización interna del aire comprimido
- Optimización automática del proceso de reciclaje del aire de soplado
- Claramente menor dispersión de tiempos de conmutación
Primero el etiquetado, después el llenado – ¿pero por qué?
- Las botellas llenas pueden presentar variaciones en la presión interior.
- Estas variaciones afectan al resultado de etiquetado.
- Las botellas no presentan humedad estorbante.
Solución: El ErgoBloc LM...
- etiqueta las botellas antes de llenarlas.
- presuriza las botellas vacías con aire comprimido filtrado.
Resultado
- Asiento excelente homogéneo
- Condiciones previas óptimas para envases ligeros
- Acceso ideal durante el cambio del juego de formato
- Óptima accesibilidad desde tres lados
- Función de "No bottle – no label" (sin envase no se aplica etiqueta)
- Consumo reducido de adhesivo termofusible mediante "Gravure Glue Application"
- Tecnología única de servoaccionamiento
- Selección flexible del paso
- Tratamiento estable al máximo de films finos y sostenibles
Ventajas

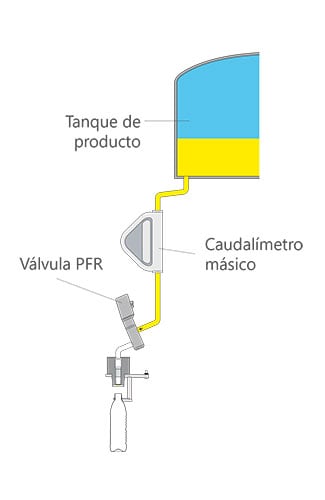

- Caudalímetro másico para la dosificación exacta de agua conductiva y no conductiva
- Diseño higiénico según el estándar más reciente
- Válvula de llenado PFR
- Regulación continua de la velocidad de llenado
- Control electrónico directamente en la válvula
- Tanque de producto
- Alimentación de producto desde arriba
- Posibilidad de vaciado completo
- Supresión del distribuidor rotativo
- Protección de contaminación mediante junta laberíntica
- Mesa de la máquina de tipo Tabletec
- Placa inclinada con descarga central
- Accionamiento sin lubricación
- Menor volumen de sala limpia
Diseño de botellas y moldes de soplado
Creativo y orientado al mercado
De un vistazo
- Cuatro centros de producción a nivel internacional con la técnica de fabricación más moderna
- Especialistas en diseño de envases en todas las cuatro ubicaciones
- Construcción y fabricación de tipos de moldes de soplado para todas las series constructivas de Contiform
- Validación de los moldes de soplado en las líneas de los centros tecnológicos de la empresa
Ventajas
- Asesoramiento centrado en los clientes: Creativo, funcional, único
- Diseños individuales centrados en las exigencias de los clientes y la viabilidad en la línea de producción de bebidas
- Experiencia con más de 20.000 moldes de soplado al año
Beneficios
Cuatro fases del proceso, un operario
El bloque de máquinas ha sido construido como una única unidad orgánica que reúne de forma centralizada todos los elementos funcionales y de control. Gracias a ello un único operador puede operar sin problemas todo el ErgoBloc LM.
Ahorro de energía
Desde la tecnología optimizada de calentamiento con infrarrojos hasta la tecnología de servoaccionamientos realizada consecuentemente: el tema de la eficiencia energética se aplica en todo el bloque de máquinas. Unos objetivos de ahorro especialmente ambiciosos se pueden alcanzar además con el sistema Air Wizard Triple para la recuperación del aire comprimido.
Concentración en lo esencial
El ErgoBloc LM planificado como sistema integral único es dimensionado para una aplicación definida con precisión. Esto le permite prescindir de muchos elementos de coste elevado. De esta forma le basta con una pantalla táctil centralizada para todas las funciones y necesita tan sólo un conjunto de etiquetado.
Personalización económica
Los conjuntos opcionales predefinidos permiten ajustar el bloque de máquinas a unas exigencias especiales y a pesar de todo mantener bajos tanto los costes como el tiempo de puesta en marcha.
Operación continua sin incidentes
Pleno rendimiento sin pausa: El módulo de etiquetado detecta automáticamente los huecos entre botellas y en estos casos no aplica ni adhesivo ni etiqueta. Debido a ello, los incidentes por botellas que faltan y un consumo innecesario de adhesivo y etiquetas no son ningún problema.
Pequeña superficie de instalación
El ErgoBloc LM ocupa hasta un 30 por ciento menos de espacio que las variantes de bloque clásicas.
Envases de bebidas de rPET
Características de material, procesabilidad, aptitud para el contacto con alimentos: encuentra muchas informaciones de interés acerca de la utilización de PET reciclado en nuestro libro blanco gratuito.
Características que distinguen al ErgoBloc LM con el sello enviro
Eficiencia energética
- Mayor rendimiento por estación de soplado durante el estirado soplado y el etiquetado
- Menor consumo de energía mediante la supresión de estrellas de transferencia y componentes redundantes
- Pantalla térmica inferior ajustable en altura y sistema de refrigeración de la boca del envase regulado por frecuencia
- Vacío de dos fases de alta eficiencia energética durante el etiquetado
Eficiencia en fluidos
- Refrigeración eficiente de todo el bloque de máquinas
- Sistema de recuperación de aire de soplado Air Wizard Triple
- Sin consumo de aire comprimido durante el proceso de llenado
Sostenibilidad medioambiental
- Utilización de lubricantes conformes a enviro
- Fluidos CIP retornables
Clasificación enviro
