Estabilidad para las botellas llenadas asépticamente
El dosificador aséptico de nitrógeno
Incluso las botellas de paredes finas se mantienen estables en cualquier situación: En el espacio libre superior que queda en la botella llena se le inyecta nitrógeno líquido estéril. Este se evapora tras el cierre, creando así una presión que estabiliza la botella. Ya sea durante el etiquetado, durante el transporte o en los estantes de venta: Gracias a NitroAdd Asept, las botellas de PET se muestran siempre en su mejor forma.
De un vistazo
- Dosificación precisa de nitrógeno líquido estéril
- Ideal para bebidas delicadas, incluso en envases ligeros tipo lightweight
- Rendimiento: hasta 72.000 envases por hora
- Perfecta integración en todas las llenadoras y secciones húmedas de Krones
- Conexiones de los fluidos y filtros estériles en el terminal de válvulas de la llenadora
- Manejo a través de la HMI (Human Machine Interface) de la llenadora
- Mando a través del controlador de la llenadora, no precisa controlador propio
- Esterilización con vapor de todas las zonas estériles (filtros, tubos, boquilla)
- Protección anticongelación de la boquilla dosificadora
- Evaporador y condensador eléctrico dentro de la unidad dosificadora. Diseño de doble aislamiento
- Evaporador con sistema eléctrico de calentamiento. No se precisa sistema de conducción de vapor adicional

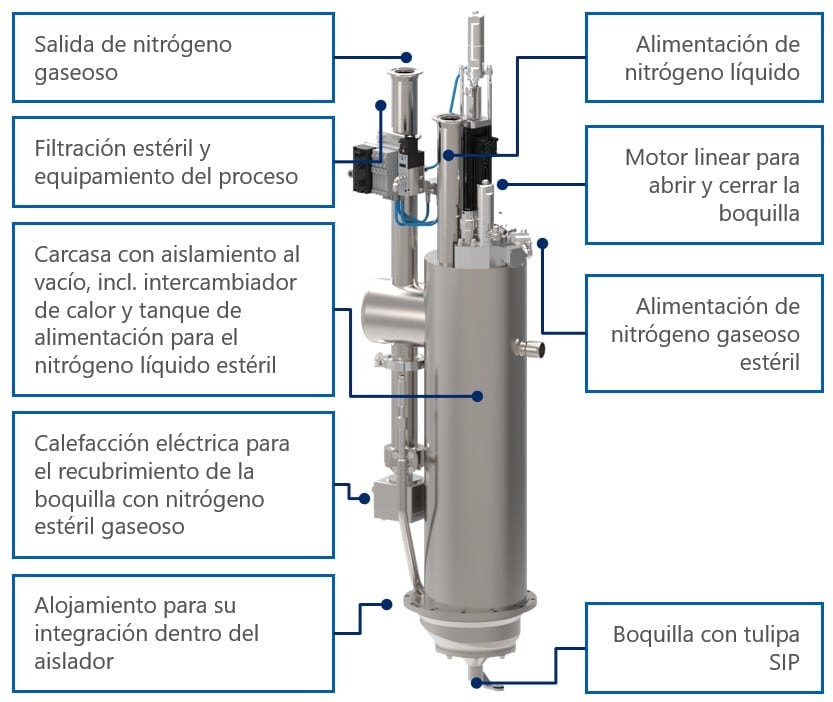

La construcción
¿Qué estructura tiene este sistema?
- El NitroAdd Asept consta de dos componentes:

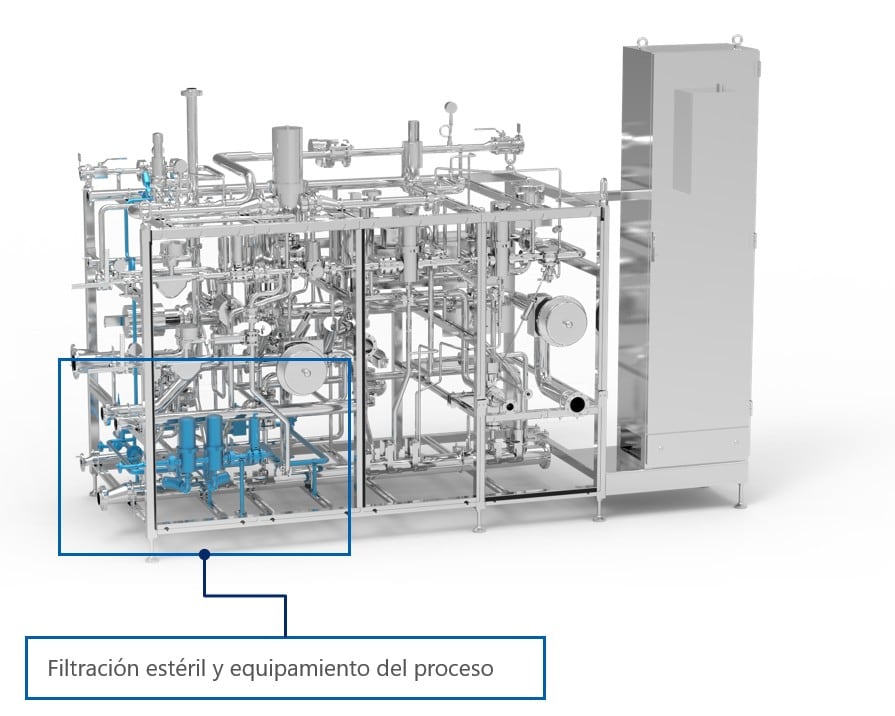

- Unidad para la filtración estéril del nitrógeno gaseoso
- Sistema dosificador
- El equipamiento del proceso consta de dos filtros estériles conectados en serie.
- El sistema dosificador incluye los siguientes componentes:
- Motor y husillo para abrir y cerrar la boquilla
- Conexiones para el nitrógeno líquido y gaseoso estéril
- Descarga del nitrógeno gaseoso
- Carcasa con aislamiento al vacío, intercambiador de calor y tanque de alimentación
- Evaporador eléctrico para el recubrimiento de la boquilla (protección contra congelación o formación de hielo)
Principio de funcionamiento
- Esterilización de todo el sistema con vapor de grado alimentario
- Tulipa SIP para alcanzar la temperatura de esterilización
- Sensor de temperatura para controlar el proceso de esterilización
- Secado del sistema tras el proceso de esterilización con nitrógeno gaseoso caliente
- El nitrógeno gaseoso se filtra de forma estéril y se licúa en un serpentín intercambiador de calor.
- Fluido refrigerante: Nitrógeno líquido
- El nitrógeno líquido estéril es almacenado provisionalmente en un tanque de alimentación.
- El nitrógeno estéril calentado procedente del tanque de alimentación es utilizado en la boquilla dosificadora como gas protector.
- Evita que la boquilla se congele durante la producción
- La dosificación de nitrógeno líquido puede ser continua o discontinua.
- La cantidad de dosificación exacta y la velocidad están almacenadas en el controlador de llenado para cada formato de botella.
El nitrógeno líquido que se encuentra dentro del sistema se evapora con nitrógeno caliente.
- Garantiza que no se encuentre nitrógeno líquido dentro del sistema antes de la esterilización con vapor
- Evita que la carcasa pueda ser dañada por un choque térmico.
Ventajas
Manejo inteligente del gas de combustión
El gas de combustión del nitrógeno líquido no estéril, que sirve de agente refrigerante, es expulsado internamente a través de la Air Handling Unit de la llenadora. De esta forma se descarta cualquier influencia sobre las condiciones en la nave de llenado. El gas de combustión del nitrógeno estéril se reutiliza a su vez como gas protector.
Diseño ultracompacto
El dosificador de nitrógeno consta de un único recipiente. Por lo demás, simplemente utiliza el equipamiento técnico de la llenadora, desde el terminal de válvulas hasta el panel de control y el controlador pasando por los filtros estériles . El sistema de calefacción eléctrico para precalentar el nitrógeno estéril sirve además para proteger la boquilla contra los congelamientos. Por este motivo, no es necesario disponer de un sistema de conducción de vapor adicional de la terminal de válvulas hasta la unidad dosificadora.
Botellas con estabilidad garantizada gracias a una dosificación exacta
La cantidad y la velocidad de dosificación del nitrógeno se almacenan por separado en el controlador de la llenadora para cada formato de botella. De este modo, cada producto obtendrá exactamente la estabilidad requerida para su procesamiento posterior. ¿Desea envasar su producto en botellas ligeras tipo lightweight para ahorrar material? NitroAdd Asept lo hace posible
Diseño de doble aislamiento
El tanque estéril de reserva se encuentra alojado dentro del recipiente de licuefacción, y por lo tanto, rodeado por una capa protectora de nitrógeno líquido.
