Highspeed-Abfüllung von Stillwasser in PET-Behälter
Beim Thema Leistungssteigerung sind bei der Konstruktion von Maschinen physikalische Grenzen gesetzt. Um auch im Highspeed-Bereich eine stabile Produktion zu gewährleisten, teilt Krones den Flaschenstrom auf zwei modulare Füll- und Verschließeinheiten auf. Dies erlaubt es, erstmals auch Leistungsbereiche von 100.000 Behältern pro Stunde bei der Abfüllung von PET-Behältern zu erreichen.
Auf einen Blick
- Aufteilung des Flaschenstroms auf zwei Füller- und Verschließerkarusselle
- Stufenlose Regelung der Fließgeschwindigkeit dank PFR* Technologie
- Leistungen: bis zu 100.000 Behälter pro Stunde (im ErgoBloc L oder Contiform Bloc BF)
Funktionsprinzip

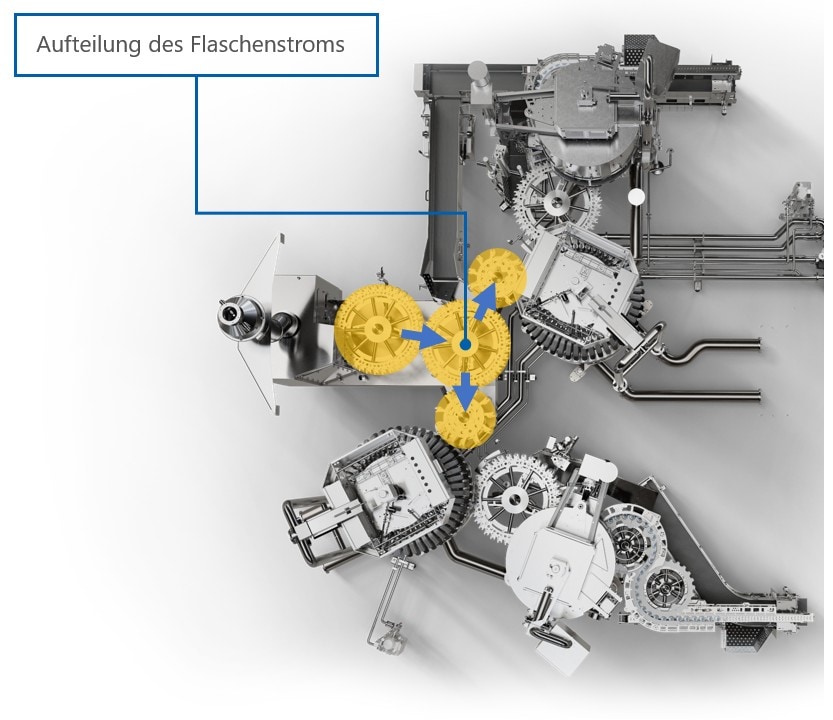

In der Spitze über 100.000 – wahlweise voretikettierte – Flaschen werden im Füller mit Hilfe eines Verteilmoduls auf zwei Füllerkarusselle aufgeteilt. Bewährte und robuste Füll- sowie Verschließtechnologie ermöglichen ein einwandfreies Ergebnis. Nach der abschließenden Inspektion werden beide Flaschenströme wieder zusammengeführt und weiterverarbeitet.
Die Bestandteile
- Zwei Füller Modulfill VFJ mit induktivem oder Massedurchflussmesser
- Zwei Verschließer Modulcap CM (wahlweise mit Einzelkopfantrieb)
- Sortierwerk Capcade für die Verschlusszufuhr und anschließende Aufteilung
- Nebenstehender Produkttank
- Optional: UnitXpress Bausteine für den Modulfill zur vollständig automatisierten Produktumstellung
Freistrahlfüller Modulfill VFJ

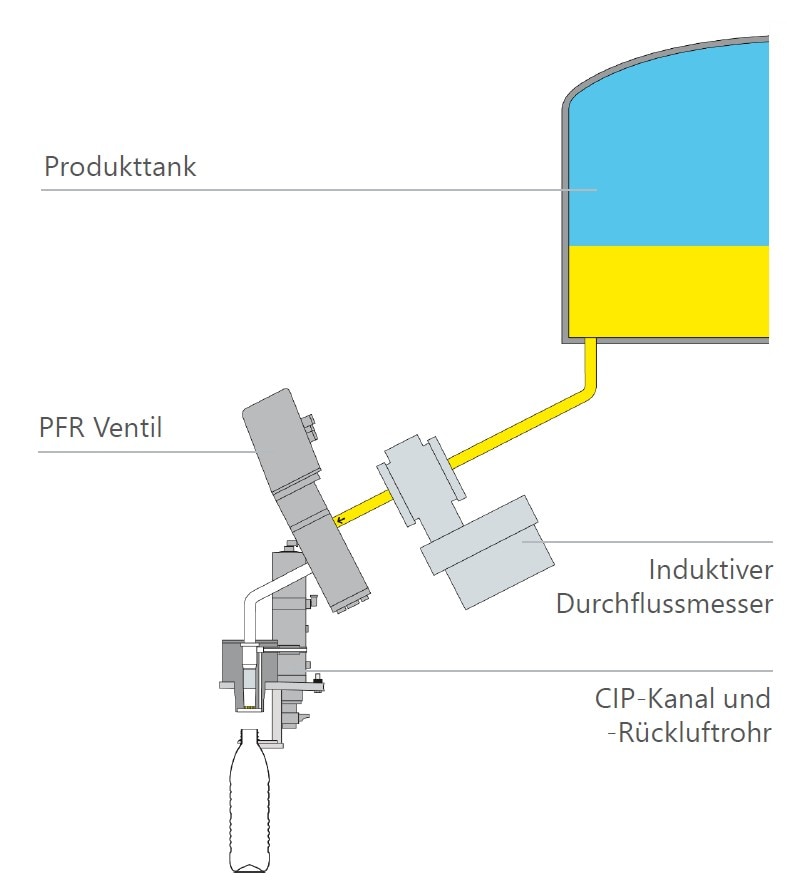

Funktionsprinzip des Ventils
Neckhandling-Klammern halten den PET-Behälter unter dem Füllventil. Sobald er dort zentriert ist, beginnt der Füllvorgang: Dabei öffnet sich das PFR Ventil (Proportional Flow Regulator) und das Produkt fließt mit stufenlos regelbarer Fließgeschwindigkeit in die Flasche. Nachdem das gewünschte Füllvolumen erreicht ist, gibt der Durchflussmesser ein Signal an das PFR Ventil. Daraufhin schließt sich dieses und der Füllvorgang ist beendet. Das Nachtropfen des Füllventils wird über ein Sieb im Produktauslauf verhindert.
Optional
Zusätzlicher Kanal für die CIP-Reinigung
- Leitfähigkeit > 20 µS/cm
- Viskosität < 10 mPa·s
Verschlusszuführung
Das Sortieren von bis zu 100.000 Verschlüssen pro Stunde übernimmt das Sortierwerk Capcade. Verschiedene technische Optimierungen ermöglichen diesen Leistungssprung. Die Verschlüsse werden sortiert, inspiziert, gepuffert und auf zwei Verschließerkarusselle aufgeteilt.
Technische Details
- Effizientes Kaskaden-Sortierwerk für die Verschlusssortierung im Hochleistungsbereich
- Aufteilung des Verschlussstroms nach dem Flächenpuffer auf zwei Verschließerkarusselle
- Perfekte Kontrolle der Verschlussqualität und optimale Puffereigenschaften des Systems
- Bodennahe oder erhöhte Maschinenaufstellung
Darum ist der Modulfill Dual enviro:
Geringerer Medieneinsatz dank PFR Technologie: 30 Prozent weniger Druckluft-Einsatz als mit konventionellen Füllventilen.
Ihre Vorteile
Hohe und stabile Performance
Um 100.000 Behälter pro Stunde abzufüllen, vergrößert Krones nicht einfach die Maschine, sondern teilt stattdessen den Flaschenstrom auf zwei kleine Füller- und Verschließerkarusselle auf. So wirken geringere physikalische Kräfte, gleichzeitig lässt sich die Performance des Gesamtsystems steigern.
Stufenlose Regelung dank PFR Technologie
Das PFR Ventil (Proportional Flow Regulator) ist eine Lösung, um den Produktstrom mit Hilfe elektronischer Ansteuerung und eines integrierten Schrittmotors zu drosseln. Indem der Produktstrom vor dem Füllventil geregelt wird, lassen sich Produkte optimal an die Flaschengeometrie anpassen.
